SX-3000 supersonic flame spray system

SX-3000 supersonic flame spray system

Product Details

The introduction of flame spray system(HVOF SYSTEM)

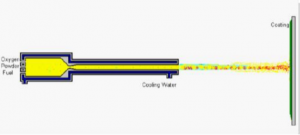

The HVOF (High Velocity Oxygen Fuel) Thermal  Spray Process is basically the same as the combustion powder spray process (LVOF) except that this process has been developed to produce extremely high spray velocity. There are a number of HVOF guns which use different methods to achieve high velocity  spraying.  One method is basically  a high pressure water cooled HVOF combustion chamber and long nozzle. Fuel (kerosene, acetylene, propylene and hydrogen) and oxygen are fed into the chamber, combustion produces a hot high pressure flame which is forced down a nozzle increasing its velocity. Powder may be fed axially into the HVOF combustion chamber under high pressure or fed through the side of laval type nozzle where the pressure is lower. Another method uses a simpler system of a high pressure combustion nozzle and air cap. Fuel gas (propane, propylene or hydrogen) and oxygen are supplied at high pressure, combustion occurs outside the nozzle but within an air cap supplied with compressed air. The compressed air pinches and accelerates the flame and acts as a coolant for the HVOF gun. Powder is fed at high pressure axially from the centre of the nozzle.

SX-3000 HVOF system

Our HVOF system SX-3000 consists of control cabinet, powder feeding machine, cooling system, spray gun and pipeline system. It’s a compact equipment with the traits of easy-operating, stable working performance, low fuel consumption and high-quality coating.

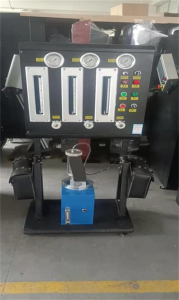

A. SX-3000 control cabinet

The SX-3000 control cabinet is equivalent to advanced foreign control system in designing. It’s easy  to  operate,  with  the  feature  of  automation-operation  during  spraying  process.  You  can monitor  the  system  and  control  the  spray  gun  real-time,  and  react  with  system  breakdown immediately.

Parameters o  SX-3000 contro  ca   net

NumberItemsBasic Parameter
1Input power supplyThree phase 380V 、50Hz

2

Input power

300W

3

Fuel gas and pressure

Propane    0.65MPa

4

Oxygen pressure

1. 1MPa

5

Air pressure

0.8MPa

6

Nitrogen pressure

1.2MPa

7

Hydrogen pressure

0.3---0.4MPa

8

Dimension

600×600× 1760mm

9

Weight

130 Kg

B. SX-3000 powder feeding machine

Powder  feeding  machine  is  used  to  save  spraying  powder  and  send  them  to  the  spray  gun according  to  technological  requirements.  It  uses  nitrogen  as  feeding  gas,  and  the  powder  is pulverized into atomization. Then the pulverized powder and nitrogen gas together are sent into spray gun from powder tube. You can use the potentiometer on control cabinet panel to regulate the velocity of feeding powder.





Parameter of SX-3000 powder feeding machine



Number

Items

Basic Parameter

1

Feeding mode

Air-pressing type

2

Single-tube(double) volume

3.0( 6.0) L

3

Feeding gas

nitrogen

4

Feeding gas pressure

1.1- 1.3MPa

5

Feeding speed

0~ 160g/min

6

Feeding accuracy

±1%

7

Feeding gas flow

400-800L/h

8

Dimension

500×460× 1300mm

9

weight

50Kg

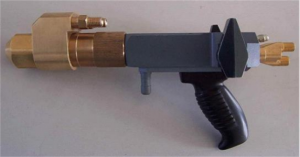

C. SX-3000 spray gun

The spray gun can be operated by manual or fixed to machine hand. It uses oxygen and propane as working gas, and the spraying particles can gain a velocity of ≥450m/s. It can work steadily in a long time.

Parameter of SX-3000 spray gun



Number

Items

Basic Parameter

1

Flame velocity

2100m/s

2

Flame temperature

2700℃

3

Particle speed

500~600m/s

4

Cooling mode

Water cooling

5

Cooling water flow

9.5L/min

6

coating porosity

<1%

7

Coating bonding strength

>70MPa

8

Suitable powder size

5- 120μm

9

Fuel gas(propane) pressure and flow

0.65MPa 88L/min

10

Oxygen pressure and flow

1. 1MPa    305L/min

11

Air pressure and flow

0.75MPa    440L/min

12

Nitrogen pressure and flow

1 .2MPa 18 L/min

13

Hydrogen pressure

0.35MPa

14

Dimension

420×230×50

15

Weight

2.8Kg
